Kerakli asboblar
- Tok manbai;
- 2 ta ammeter;
- Voltmetr;
- 2 ta rezistor (turli qiymatli);
- Ulagich simlar va kalit.
Nazariy asoslar
1/R = 1/R₁ + 1/R₂ ; I = I₁ + I₂ ; U = U₁ = U₂

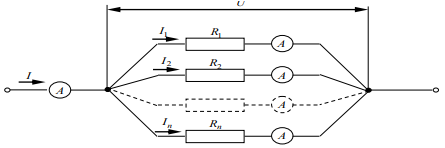

Parallel ulanish: Parallel ulangan rezistorlarda kuchlanish teng, tok esa tarmog'idagi rezistanslarga teskari proporsional taqsimlanadi. Umumiy rezistans har bir rezistansdan kichik bo'ladi.
Ishni bajarish tartibi
1-qadam
Avval bitta R₁ rezistor ulanadi. Tok kuchi I₁ va kuchlanish U o'lchanadi. R₁ = U/I₁ hisoblanadi.
2-qadam
R₂ rezistor ham parallel ulanadi. Har bir shoxdan o'tayotgan tok I₁, I₂ alohida ammetrlar bilan o'lchanadi.
3-qadam
Umumiy tok I = I₁ + I₂ tekshiriladi. Voltmetr ko'rsatishi U o'qiladi.
4-qadam
Umumiy rezistans hisoblanadi: R = U/I. Formula bo'yicha 1/R = 1/R₁ + 1/R₂ taqqoslanadi.
5-qadam
Nazariy va eksperimental qiymatlar solishtirilib, xulosa chiqariladi.
O'lchov natijalari jadvali
| # | R₁, Ω | R₂, Ω | U, V | I₁, A | I₂, A | I = I₁+I₂, A | R = U/I, Ω | Rnaz, Ω |
|---|---|---|---|---|---|---|---|---|
| 1 | ||||||||
| 2 | ||||||||
| 3 |
